Muros de contención    muros de contención

Muros de Suelos Reforzados - Concepto

La Gran Muralla China, data desde hace unos 2,200 años, fue construida como un muro de retención de doble lado. El suelo entre los dos muros, fue una mezcla de arcilla y grava reforzada con ramas de Tamariz (Cedro Salado). Los muros Allan Block emplean una "Tecnología antigua con materiales nuevos."


Cómo funcionan un muro de contención

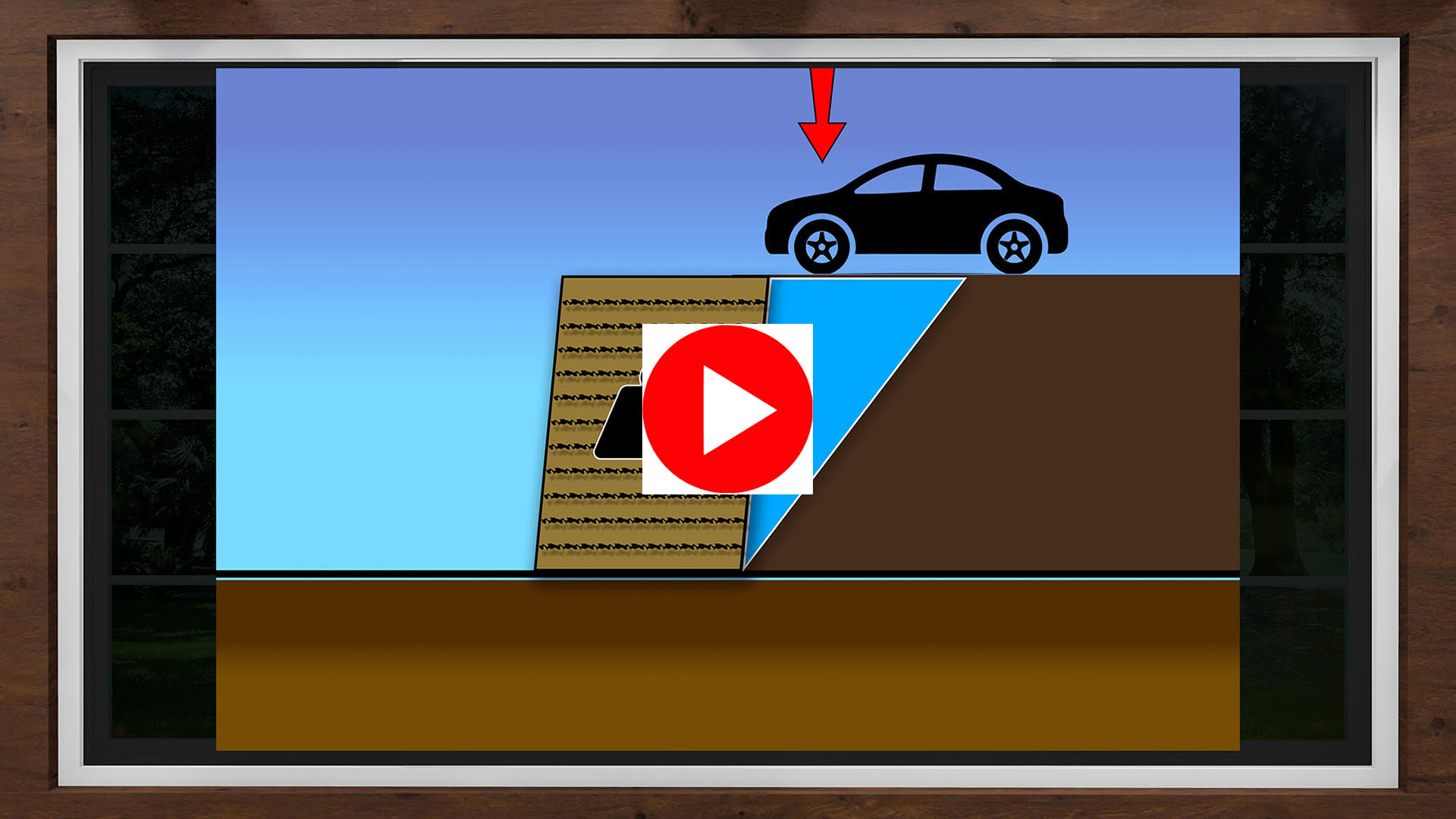

Video: Cómo funcionan un muro de contención

Cuándo la altura del muro exceda esas listadas en la gráfica de muros de gravedad, la geomalla puede agregarse para proveer una condición de estabilidad al muro. Los estratos de geomallas insertadas entre los bloques y extendidas detrás del muro entrelazan con el suelo circundante para crear una masa cohesiva del terreno. Esta masa usa su propio peso y resistencia interna al corte para resistir los efectos tanto del deslizamiento como del vuelco producidos por las presiones actuantes del suelo retenido. La roca (grava de muro) en los centros de las unidades Allan Block provee una conexión positiva entre los estratos de geomalla y el muro Allan Block, interconectando los dos sistemas conjuntamente. La masa reforzada del terreno se convierte en la estructura y el muro de Allan Block se convierte en la fachada. La posición específica y longitud de empotramiento de los estratos de mallas dependen de las condiciones del sitio, la altura del muro y resistencia permisible a largo plazo de las mallas colocadas. Ver los planos aprobados para la colocación exacta de las geomallas o consulte a un ingeniero local.

La Gran Muralla China

Great Wall of China


geogrid

Geomalla


Interconexión (Entrelazado) Positivo

Interconexión (Entrelazado) Positivo

Geomalla

Geomalla

Las Geomallas son redes sintéticas flexibles, fabricadas especialmente para la estabilización de taludes y para la retención de suelos. Estas "mallas" están disponibles en una gran variedad de materiales, tamaños y resistencias. Pueden ser construidas de plásticos de alta resistencia a la tensión o con fibras tejidas de poliéster, generalmente enrolladas y empaquetadas en la fábrica. Las mallas son clasificadas por su Resistencia Permisible de Diseño a Largo Plazo (LTADS), con valores fluctuando entre 500 a 4,000 lbs./pie (7.3 - 58.4 kN/m).


Referencia: Allan Block Engineering Manual

Interconexión (Entrelazado) Positivo

Interconexión (Entrelazado) Positivo

Interconexión (Entrelazado) Positivo

El núcleo hueco de las unidades Allan Block lleno con grava provee una conexión de múltiples puntos con la malla. En la medida en que la altura del muro aumenta, nuestra conexión exclusiva de "entrelazo de roca", combinado con el peso de las unidades Allan Block, provee la mejor conexión entre el bloque y la geomalla que cualquier otro sistema en el mercado. Ver las hojas técnicas de las pruebas de conexión o el Seismic Testing Executive Summary para los resultados de prueba en la conexión "Entrelazado de Roca". Las pruebas de conexión han sido realizadas conjuntamente con los fabricantes de mallas. Para resultados vea el AB Spec Book o el AB Engineering Manual.


Referencia: Allan Block Engineering Manual, Allan Block Spec Book, Allan Block Seismic Testing Executive Summary, ASTM D6638 Standard Test Method for Determining Connection Strength between Geosynthetic.

Estabilidad Externa

La estabilidad externa existe cuando el sistema completo del muro - las unidades de fachada Allan Block y la masa reforzada de suelos actúan como una estructura coherente para satisfacer el análisis estándar de los muros de gravedad. Para un diseño apropiado deben ser verificadas las cuatro condiciones siguientes.

Estabilidad Global

Estabilidad Global

Capacidad Soporte

Capacidad Soporte

Volcamiento

Volcamiento

Deslizamiento

Deslizamiento

Estabilidad Interna Estabilidad Compuesta Interna
La estabilidad Interna se refiere a la capacidad del refuerzo combinada con la resistencia interna del suelo de mantener la masa total unificada para que se comporte como un solo cuerpo. Un circulo de falla que pasa a través del suelo de relleno, suelo reforzado y la fachada del muro.


Estabilidad Compuesta Interna

Estabilidad Compuesta Interna


La inestabilidad Compuesta interna ocurre cuando un circulo de falla pasa por el suelo retenido, el suelo reforzado, y la cara del muro.

Aumente la longitud, resistencia, o disminuya el espaciamiento de las mallas, use material selecto para el relleno.

retaining wall bulging

Bombeo (Abultamiento)


El bombeo ocurre cuando las fuerzas horizontales entre las capas de geomalla, causan rotación localizada del muro.

Aumente el número de capas de malla

Retirada

Retirada


La retirada resulta cuando los estratos de las mallas no cuentan con una longitud suficiente más allá del plano de falla.

Aumente la longitud de la geomalla.

Rotura de Malla

Rotura de Malla


La rotura ocurre cuando fuerzas excesivas del suelo retenido sobrepasan la máxima resistencia a la tensión de la geomalla.

Aumente la resistencia de la malla o el número de estratos.

Sección Típica de un Muro AB con Geomalla

Sección Típica de un Muro AB con Geomalla


Referencia: Allan Block Engineering Manual, ASTM D6916 Standard Test Method for Determining the Shear Strength between Segmental Concrete Units, Task Force 27, In-Situ Soil Improvement Techniques, “Design Guidelines for Use of Extensible Reinforcements for Mechanically Stabilized Earth Walls in Permanent Applications,” Joint Committee of AASHTO-AGC-ARTBA, AASHTO, Washington, DC (1990)

Consideraciones de Diseño
